l 四川發電機公司提供的設備和配套件符合以下標準，但不限于此
l IEC34-1:旋轉電機定額和性能
l GB755:旋轉電機基本技術要求，GB1105:內燃機臺架性能試驗方法
l GB1859:內燃機噪聲測定方法
l GB2820:往復式內燃機驅動的交流發電機技術條件
l GB2423.4:電工電子產品基本環境試驗規程 試驗Db：交變濕熱試驗方法
l GB2423.16:電工電子產品基本環境試驗規程 試驗J：長霉試驗方法。
l GB3907 :工業無線電干擾基本測量方法
l GB5320 :內燃機電站名詞術語
l GB12699:工頻柴油發電機組額定功率，電壓及轉速
l ZB J91 005:內燃發電機組軸系扭轉振動的限值及測量方法
l 柴油燃料標準
柴油燃料 根據EN 590 標準
等級編號1-D 根據ASTM D 975-03 標準
等級編號2-D 根據ASTM D 975-03 標準
新能源發電機，請聯系成都市威明斯發電配套設備有限公司。
技術參數
|
參數 |
單位 |
性能 |
||
|
指標 |
||||
|
穩態電壓調整率 |
% |
≤±0.5 |
||
|
穩態頻率調整率 |
% |
≤1 |
||
|
電壓整定下降范圍 |
% |
≥95 |
||
|
電壓整定上升范圍 |
% |
≥105 |
||
|
瞬態頻率調整率 |
100%突減功率 |
% |
≤+10 |
|
|
突加功率 |
≤-7 |
|||
|
頻率恢復時間 |
s |
≤1 |
||
|
電壓波動率 |
% |
≤±1 |
||
|
頻率波動率 |
% |
≤0.5 |
||
|
電壓不平衡度 |
% |
0.5 |
||
|
波形失真率 |
% |
5 |
||
|
瞬態電壓偏差 |
100%突減功率 |
% |
≤+20 |
|
|
突加功率 |
≤-15 |
|||
|
電壓恢復時間 |
s |
≤1 |
||
|
電壓（V） |
頻率 |
相數 |
功率因數 |
電流 |
|
（Hz） |
（COSφ） |
（A） |
||
|
254／440 |
50 |
3 |
0.8 |
164 |
|
240／415 |
50 |
3 |
0.8 |
173.9 |
|
230／400 |
50 |
3 |
0.8 |
180.4 |
|
220／380 |
50 |
3 |
0.8 |
189.9 |
|

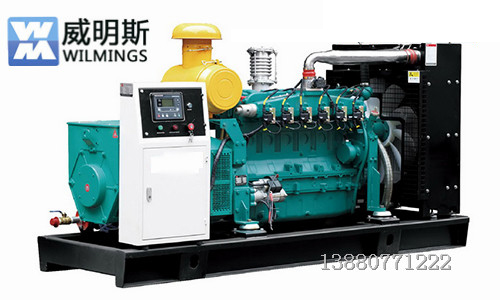

機組型號 |
WMS-120 |
調速方式 |
電子調速 |
|
額定功率（KW） |
120 |
燃氣規格 |
沼氣 |
|
機組容量(KVA) |
150 |
較低燃氣消耗率（ m3/kw.h ） |
≤0.5 |
|
額定轉速(RPM) |
1500 |
機油容量(L) |
21 |
|
額定電壓(V) |
400 |
機油消耗率（g/kw*h） |
≤1.5 |
|
額定電流(A) |
216 |
噪聲限值 dB(A) |
≤102 |
|
額定頻率(Hz) |
50 |
排放標準 |
T2 |
|
額定功率因數 |
0.8 |
排煙溫度(℃)(渦輪后) |
335 |
|
相數 |
3 |
排氣背壓 |
85 |
|
機組重量（Kg） |
1700 |
適用海拔高度 m |
≤1000 |
|
機組尺寸(長×寬×高) |
2800×1100×1750（mm） |
重量（Kg） |
700 |
|
|
|
發電機型號 |
YFW-120 |
|
發動機型號 |
YFR615 |
額定電壓(V) |
400 |
|
發動機額定功率（KW） |
152 |
額定頻率(Hz) |
50 |
|
發動機結構特點 |
水冷、四沖程、增壓中冷 |
額定轉速(RPM) |
1500 |
|
缸數/排列 |
6缸/直列 |
功率因數 |
0.8 |
|
缸徑×行程 |
126×130 |
相數和接線 |
三相，Y型 |
|
排量(L) |
9.7 |
效率(%) |
94.4 |
|
壓縮比 |
12:01 |
勵磁方式 |
無刷勵磁 |
|
起動方式 |
DC24V電啟動 |
絕緣等級 |
H |
|
|
|
防護等級 |
IP23 |
l 消化吸收德國FEV公司咨詢成果而開發的產品；
l 采用整體鍛鋼曲軸、優質合金鑄鐵氣缸蓋、機體毛坯均為進口件，具有體積小、重量輕、振動小、噪聲低、可靠性高，大修期大于12000小時
l 采用P型高壓油泵，P型咀；油耗指標遠優于國內同功率檔產品；
l 采用玉柴專有活塞環密封技術，潤滑油消耗比國內同功率檔產品低 20%以上
l 機體、氣缸蓋采用合金鑄鐵，強化程度高，采用整體曲軸，高壓鍛造，周徑和圓角高頻淬火，提高了疲勞強度及耐磨性；
l 排放達國Ⅲ、國Ⅳ，通過了歐盟、俄羅斯等國的認證，零部件全球采購，品質值得信賴；
l 繞組設計：發電機繞組采用2/3節距繞組的獨創技術新型正弦繞組設計，確保發電機不對稱負載、非線性負載、并聯時等的按常規繞組設計過大中線電流的有效抑制
l 全阻尼設計：轉子完全連續可靠的強阻尼結構設計，強化了發電機的抗干擾能力，確保電機在不同工況下穩定運行，無振蕩。
l 勵磁系統設計：特別的正交無刷諧波勵磁原理設計的勵磁系統，確保發電機自起勵及動態自跟隨特性，特別的AVR設計保證優良的調節特性及控制保護特性
柴油發電機組可選配手動和遠程啟動應用控制的新型集成控制器，對發電機組提供全程的監測和保護?？刂破餮b有強大的圖像功能，有圖像、符號和矩形圖等直觀操作。同時該控制器耐低溫性能好,在-30℃超低溫下，仍可以使用。
【特點】
l 自動或者手動啟動/停機
l 易于控制和燈測試的按鈕
l 128×64像素背光LCD圖像顯示器
l 3 LED指示器
l 通過開關板或PC作參數調整
l 三相發電機組保護
- 過壓/欠壓
- 過頻/低頻
- 電流/電壓不對稱
- 過流/過載
l 發電機組測量（50/60Hz）：U1-U3, I1-I3, Hz, kW, kVAr, kWh
l 選擇保護：報警/關機
l 模擬油壓，水溫，油位，蓄電池電壓，發動機速率
l 可配置編程的輸入量和輸出量
l 可提供RS232接口,可提供Modbus通信協議
l 控制面板防護等級IP 65
【優點】
l 結構緊湊，小巧輕便
l 性能穩定
l 使用簡單，易于操作
l 性價比高
外形尺寸：長(L) 2800×寬(W) 1000×高(H) 1700
